モータ・インバータ アプリケーション

top

試験に必要な計測器をワンストップでご提供

自動車業界

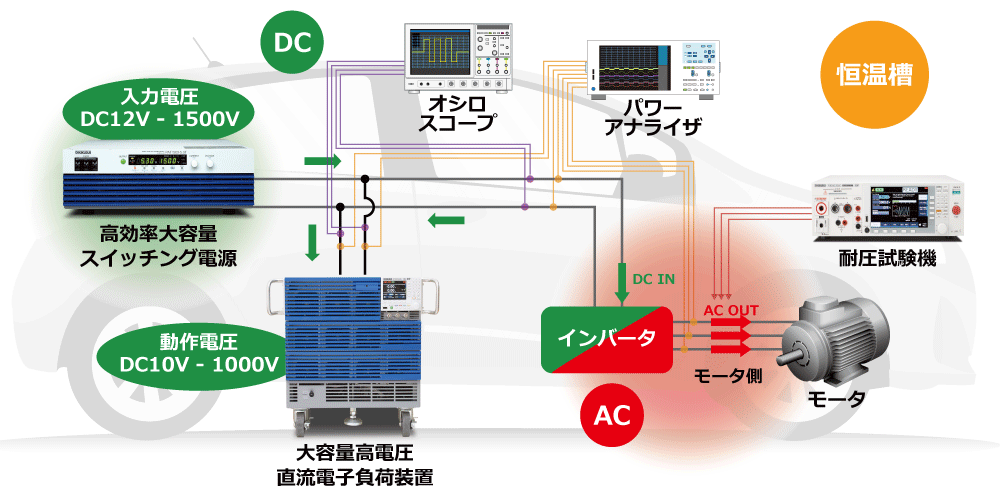

EV/HEV 用インバータの評価

 EV/HEV 用インバータの評価には、高電圧バッテリ(車載電池)の代わりに、高電圧直流電源と高電圧直流電子負荷を用いて評価をします。
 また三相モータの絶縁不良のチェックとして、耐電圧絶縁試験も行います。

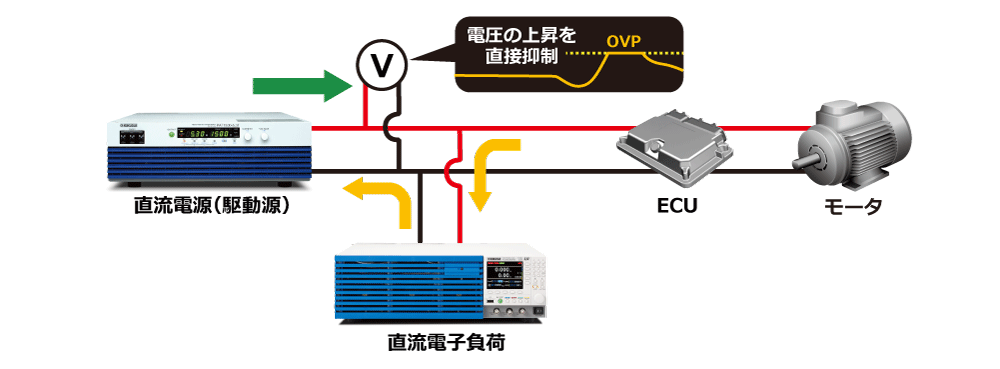

電子負荷装置は、モータ評価時の回生電流による影響を抑制するためにも使用します。

scheme



自動車業界

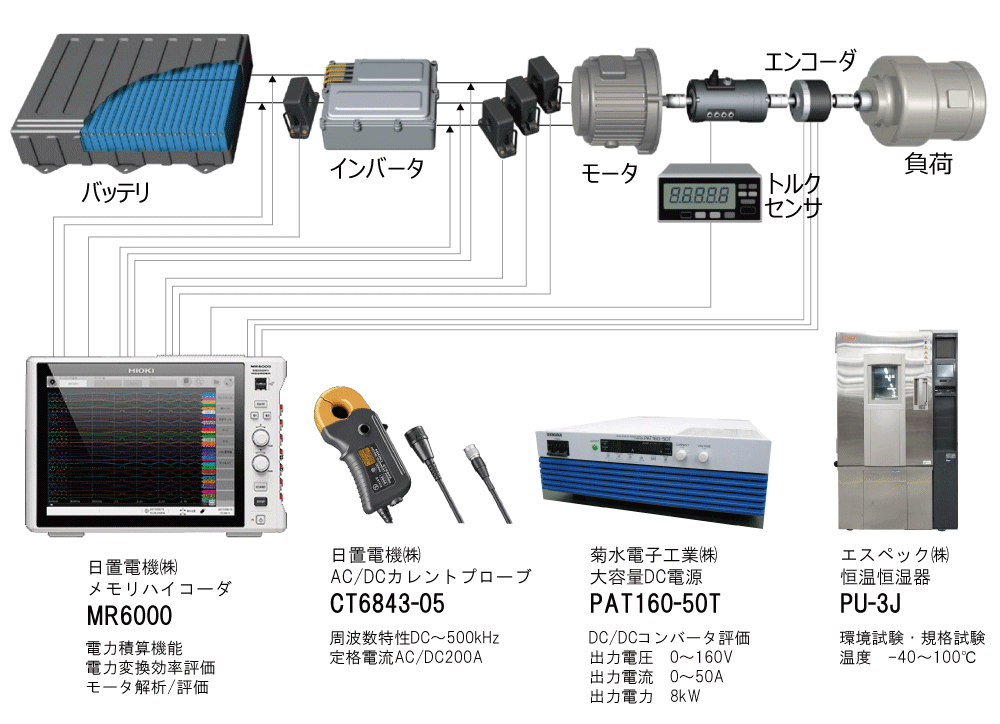

各種モータの評価

 車載用モータ評価は実際の動作状態で評価されます。始動してから停止するまでのインバータ出力電圧・電流、トルク、回転数の記録、アイドリングストップ/スタート、走行中のエンジン始動など適切に測定する機器を提案致します。

scheme
scheme



鉄道業界

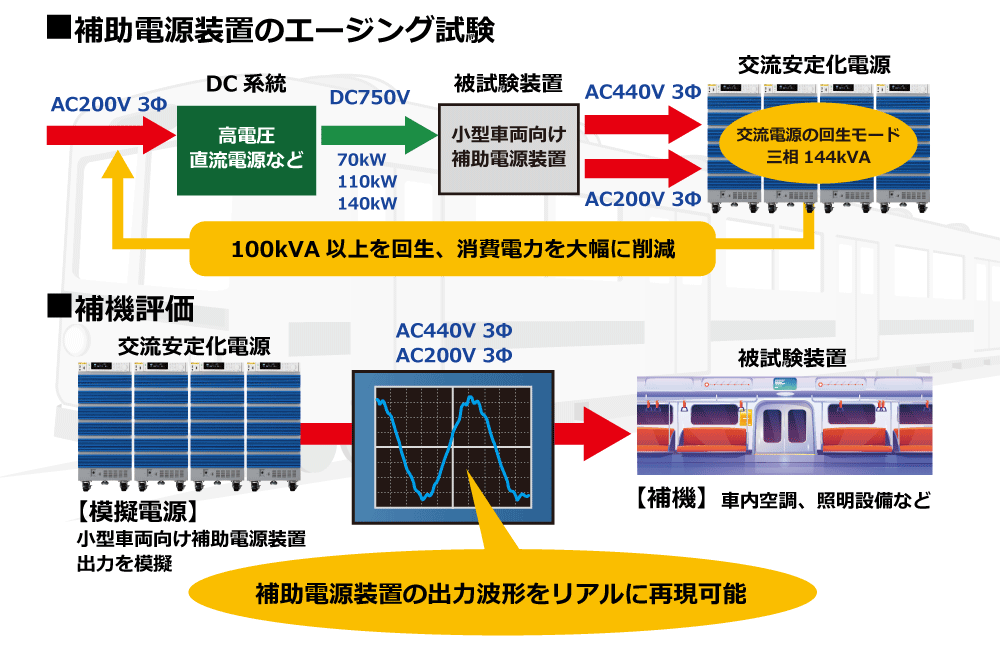

補助電源装置・補機の評価

 補助電源装置は、架線電圧を電車内で使用する電圧に変換し、空調設備や車内照明などの補機へと供給します。大型車両は直流1500V、LVRなどの小型車両は600V~750Vを交流三相440V/三相200Vや直流100V・24Vなどに変換します。補助電源装置は、小型のものでも70kWの大電力を必要とします。

scheme



レンタル可能品のご紹介
目的や用途に合わせてご選択

直流安定化電源 ※リストに未掲載の製品は、お問い合わせください。

メーカー 型番 基本仕様
菊水電子工業 PAT80-400TM 32kW 80V/400A
PAT350-22.8T 8kW 350V/22.8A
PAT500-16T 8kW 500V/16A
PAT650-12.3T 8kW 650V/12.3A
PAT850-9.4T 8kW 850V/9.4A
PAT1500-5.3T 8kW 1500V/5.3A




直流電子負荷 ※リストに未掲載の製品は、お問い合わせください。

メーカー 型番 基本仕様
菊水電子工業 PLZ1205W 1,500W 150V/240A
PLZ2405WB 2kW (ブースター PLZ1205W 用)
PLZ20005W 20.6kW 150V/2160A
PLZ1005WH2 1,000W 1000V/20A
PLZ12005WH2 12kW 1000V/240A
PLZ20005WH2 20kW 1000V/400A




直流・交流安定化電源 ※リストに未掲載の製品は、お問い合わせください。

メーカー 型番 基本仕様
菊水電子工業 PCR6000WE2R 6kVA/ マルチ相、DC ±438V(応答速度55μs max.)
PCR12000WE2R 12kVA/ マルチ相、DC ±438V(応答速度55μs max.)
PCR24000WE2R 24kVA/ マルチ相、DC ±438V(応答速度55μs max.)




耐圧試験器(安全関連試験器) ※リストに未掲載の製品は、お問い合わせください。

メーカー 型番 基本仕様
菊水電子工業 TOS9303 AC/DC 耐圧試験・絶縁抵抗・アース導通
TOS9301 AC/DC 耐圧試験・絶縁抵抗
TOS5301 AC/DC 耐圧試験
TOS5101 10kV AC/DC 耐圧試験




パワーアナライザー ※リストに未掲載の製品は、お問い合わせください。

メーカー 型番 基本仕様
日置電機 PW6001-16 モータ解析機能+D/A出力付
測定ライン:単相2線,単相3線,三相3線,三相4線
チャネル数:6
電圧レンジ:6V~1500V
電流レンジ:5mA~2A
横河計測 WT3004E-2A4-30A0-D 測定ライン:単相2線,単相3線,三相3線,三相4線
電圧レンジ:15V~1000V,8レンジ
電流レンジ:5mA~2A,9レンジ




オシロスコープ ※リストに未掲載の製品は、お問い合わせください。

メーカー 型番 基本仕様
テクトロニクス社 MSO54 周波数帯域:1GHz ch数:4 垂直軸分解能:8bit サンプルレート:6.25GS/s
MSO56 周波数帯域:1GHz ch数:6(アナログ) 垂直軸分解能:8bit サンプルレート:6.25GS/s
MSO58 周波数帯域:500MHz ch数:8(アナログ),8(デジタル) 垂直軸分解能:8bit サンプルレート:6.25GS/s


恒温槽/サーモストリーム ※リストに未掲載の製品は、お問い合わせください。

メーカー 型番 基本仕様
エスペック PU-3J 温度範囲:-75~+225℃(50Hz)/-80~+225℃(60Hz)
