太陽光O&M レンタル計測器のご紹介

点検業者様より、お問い合わせの多い計測器を厳選しました。
このほかの機種もご用意がございますので、お問い合わせください。

IMG-2

試験名のリンクをクリックすると、試験概要のの特集記事をご覧いただけます
※リンクが設置されていない試験は近日公開予定です

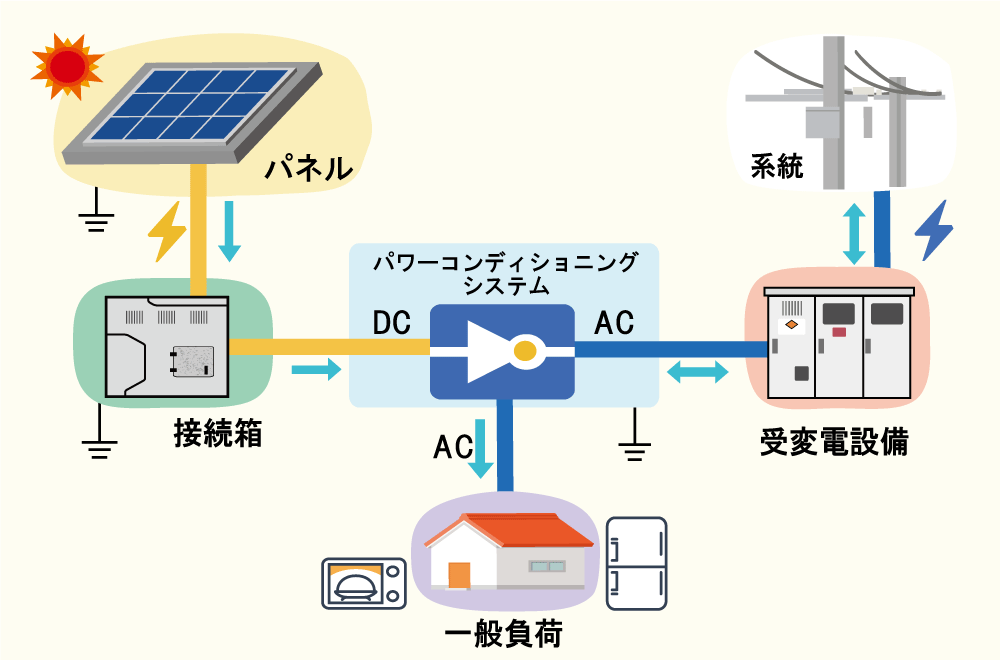

パネル

1. 接地抵抗試験
10. サーモグラフィ試験
11. モジュール電路探査

受変電設備

12. 継電器試験
13. ケーブル等の耐圧試験

接続箱

2. 極性試験
3. 接続箱試験
4. ストリング開放電圧試験
5. ストリングインピーダンス試験

6. DC回路の絶縁抵抗試験
7. バイパスダイオード試験
8. ストリングI-Vカーブ測定
9. ストリング回路電流試験

太陽光発電システムのO&M 試験項目一覧

  試験項目 試験内容 使用可能な計測器
1 接地抵抗試験 太陽光パネルの接地抵抗が適切に保たれていることを確認 A:接地抵抗計
2 極性試験 DCケーブルの極性が正しいかを確認 C:絶縁抵抗計
3 接続箱試験 全てのストリングが正しく接続されているかを確認 B:ストリングチェッカー
4 ストリング開放電圧試験 太陽電池モジュールが当該ストリング内で直列に接続されているかどうかを確認 B:ストリングチェッカー
C:絶縁抵抗計
5 ストリングインピーダンス試験 ストリングのインピーダンスを測定することで、発電出力の低下したモジュールを発見・交換する B:ストリングチェッカー
6 DC回路の絶縁抵抗測定 絶縁抵抗が基準より大きく保たれているかを確認し、電気的安全を確保する C:絶縁抵抗計
7 バイパスダイオード試験 バイパスダイオードの良否を確認し、故障を防ぐ E:バイパスダイオードテスタ
8 ストリングI-Vカーブ測定 太陽電池モジュール、ストリングを測定・記録することで特性変化を把握し長期的な変動を予測する G:I-Vカーブトレーサ
H: 日射計
9 ストリング回路電流試験 システムの動作特性を把握し,太陽電池アレイ配線に大きな不具合がないことを確認する D:クランプメータ
10 サーモグラフィ試験 太陽光パネルの温度分布を測定し、異常な発熱の有無を確認する F:サーモグラフィ
11 モジュール電路探査 発電出力の低下した太陽電池モジュールを発見し交換する I :ソーラーパネルチェッカ
12 継電器試験 パワーコンディショナの継電器が正常に動作するかを確認する J :継電器(リレー)試験器


弊社推奨品のご紹介

※ご希望の製品がございましたら、「計測器に関するお問い合わせ」より、お問い合わせください。

A : 接地抵抗計

落雷等が正常にアースに流れるよう、接地性能を確認


日置電機(株) 接地抵抗計

FT6031

  • 1台でA種からD種接地抵抗測定までカバー
  • 0Ω〜2000Ωのワイドな測定範囲
  • 作業時間を大幅短縮!補助接地棒とコード巻取器を付属

上に戻る

B:ストリングチェッカー

接続箱の各ストリングP/N端子に接続し、故障パネルのあるストリングを検出


(株)アイテス ストリングチェッカ

SZ-200

  • ストリング電圧/ 抵抗測定
  • 自動測定で効率向上
  • 測定箇所番号が入力可

上に戻る

C:絶縁抵抗計

劣化や衝撃等による絶縁不良が無いかを確認し、漏電や感電を防ぐ


日置電機(株) 絶縁抵抗計

IR4055 ・ IR4053

  • PV専用ファンクション搭載、測定時間4秒
  • 1000V対応PVシステムの開放電圧点検用に電圧測定DC1000V搭載
  • Bluetooth®でスマートフォンやタブレットに測定データを送信(IR4055)

上に戻る

D:クランプメータ

電路の負荷電流、または漏洩電流を正確に測定します


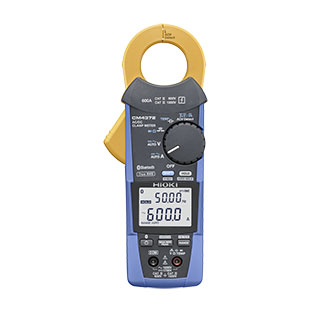

日置電機(株) AC/DCクランプメータ

CM4376

  • 交流/直流を自動で判別、1000Aまで測定可能
  • 直流電圧は1500V (※1)まで測定可能


※1 DC1000Vを超える電圧の測定は、以下の2つの条件を満たす測定対象にのみ、ご使用いただけます。
1. 電力系統から切り離されている
2. 大地から絶縁されている

上に戻る

E:バイパスダイオードテスタ

日射下でも簡単に開放/短絡故障を検出


日置電機(株) バイパスダイオードテスタ

FT4310

  • FT4310 なら日射下でも簡単に開放/短絡故障の検出が可能※1
  • 接続箱のストリングで簡単に検査※2
  • 1 回の検査ですべて測定※3
  • 無線でデータを自動転送 (iOS, Android 対応※4)


※1 夜間の検査も可能です。短絡故障は昼間のみ検査できます。
※2 屋根に登る必要がなく、作業効率が格段に向上
※3 開放電圧、短絡電流、バイパスルート抵抗を測定し、一括表示
※4 Bluetooth® 無線技術でデータを自動転送

上に戻る

F:サーモグラフィ

パネルの温度を可視化してホットスポットを探し、パネルの不具合(クラスタ断線、セルの短絡等)を確認


フルーク社 サーモグラフィー

TiS55

  • 温度測定範囲: -20 °C ~ +450 °C
  • 柔軟なマニュアル・フォーカスで目標物の画像を最高の状態で撮影
  • 高品質の画像 – 解像度 220 x 165 (36,300 ピクセル)

上に戻る

G:I-Vカーブトレーサ

電流と電圧の値をグラフで表したカーブから、各ストリングに異常が無いかを確認


日置電機(株) IーVカーブトレーサ

FT4300

  • 発電電圧を検出すると自動で測定を開始
  • 1秒で1ストリングにつき200点の測定
  • ワイヤレス電圧・熱電対ロガー(オプション)で 日射量とPVパネル温度を測定、タブレット※1 に送信
  • ※1 タブレットは付属していません

    上に戻る

    H: 日射計

    I-Vカーブ等の測定を行う際に日射量を確認


    日置電機(株) FT4300用 日射センサオプション

    LR8515

    Z2004

    • 日射計や熱流センサの微小電圧からパッテリ電圧まで1台で測定
    • 測定データはBluetooth®無線技術でタブレットやパソコンへ回収

    上に戻る

    I:ソーラーパネルチェッカ

    発電中でも故障パネルを簡単に発見


    (株)アイテス ソーラーパネルチェッカ

    SI-200

    • 発電中の故障パネルを簡単に発見
    • 約5 秒/ パネルの測定スピード
    • 低照度でも安定測定
    • 送電前・送電停止時のパネル点検に対応※6

    ※6 Z/iS 連携キット(オプション)の接続が必要

    上に戻る

    J:継電器(リレー)試験器

    規格値以上の電圧・電流が印加されたとき、継電器(リレー)が正常に動作するかを確認


    (株)エヌエフ回路設計ブロック 保護リレー試験器

    RX4744

    • 電圧4 相( 最大250V)・電流4 相( 最大20A) 各相同時連続出力、出力は相毎に絶縁
    • 400mA/5mA レンジの微小電流出力を装備
    • カウンタ(ミリセコ)内蔵により、動作時間計測が可能
    • 単体試験・総合試験の豊富な動作モード

    上に戻る

    K:耐圧試験機

    バッテリ式で持ち運びが容易な耐電圧試験器


    (株)ムサシインテック 直流耐電圧試験器

    IP-701G

    • 内蔵充電式電池、DC12 ~ 14V、AC90 ~ 240V(50/60Hz) の3 電源方式
    • 実際に電圧を出力しないで試験電圧設定が可能
    • E 接地方式/G 接地方式を採用


    (株)双興電機製作所 直流耐圧試験装置

    HVT-80K

    • 内蔵電池方式で0 ~ 80kV まで出力
    • 特高用耐圧試験,絶縁診断試験が可能
    • 内蔵バッテリー、外部AC100V、外部DC24V の3 電源方式
    • 電源部、計測部を一体化コンパクトで軽量設計

    上に戻る

    計測器に関するお問い合わせはこちらから

    コンタクトセンター東日本 TEL.0120-706-120
